उत्पाद विवरण:
|
| महीनों पूर्वाग्रह पुनरावृत्ति: | ≤20μg | महीनों का कारक सटीकता: | ≤20 पीपीएम |
|---|---|---|---|
| पूर्वाग्रह दोहराव: | ≤0.01 °/घंटा | स्केल फैक्टर सटीकता: | ≤20 पीपीएम |
| यादृच्छिक चाल: | ≤0.005 °//HR | कंपन: | 20 ~ 2000Hz, 6.06g |
| एमटीबीएफ: | ＞ 20000 घंटे | ||
| प्रमुखता देना: | जड़त्वीय मार्गदर्शन प्रणाली,Airborne Optical Gyro Inertial Navigation |
||

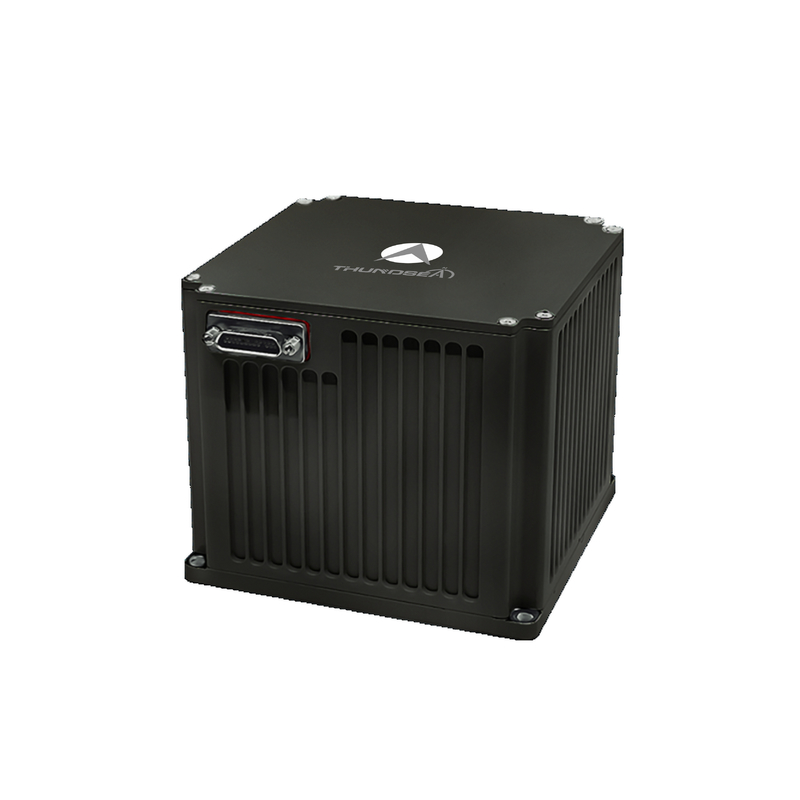

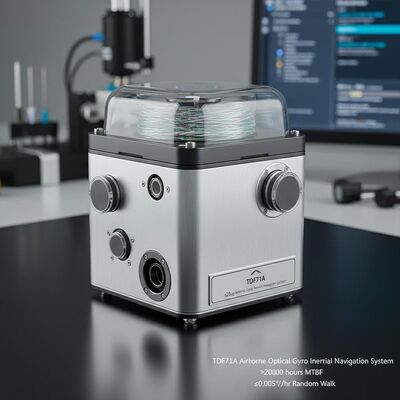

विमानन नेविगेशन TDF71A एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन
1 परिचय
एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम (INS) में ऑप्टिकल जिरोस्कोप और क्वार्ट्ज एक्सेलेरोमीटर अपने मुख्य सेंसर घटकों के रूप में कार्य करते हैं,या तो एक स्ट्रैपडाउन या मॉड्यूलेटेड (डिथरड) सिस्टम आर्किटेक्चर का उपयोग करना उच्च गति के एम्बेडेड नेविगेशन एल्गोरिदम के साथ, यह वास्तविक समय की स्थिति और अभिविन्यास डेटा प्रदान करता है। यह उत्पाद श्रृंखला उपग्रह आधारित (जीएनएसएस), आकाशीय, बैरोमेट्रिक ऊंचाईमीटर,रेडियो नेविगेशन, और कॉन्फ़िगर करने योग्य संलयन वास्तुकलाओं के माध्यम से दृश्य धारणा इनपुट, मिशन-विशिष्ट आवश्यकताओं के अनुरूप।स्टैंडअलोन इनेर्शियल नेविगेशन से लेकर हाइब्रिड मल्टी-सेंसर समाधानों तक विभिन्न परिचालन मोडों का समर्थन करना , यह 3 डी स्थिति, गति, दृष्टिकोण और कोणीय दर सहित व्यापक प्लेटफार्म नेविगेशन मापदंड प्रदान करता है।
2अनुप्रयोग क्षेत्र
फिक्स्ड-विंग यूएवी, रोटरी-विंग यूएवी और विशेष हवाई वाहनों के लिए उपयुक्त।
3प्रदर्शनसीविशेषताएं
ग्राहक की आवश्यकताओं के आधार पर स्व-संरेखण, चलती-आधार संरेखण और स्थानांतरण संरेखण के बीच स्विचिंग का समर्थन करता है।
बहु-संवेदक संलयन का समर्थन करता है, जिसमें उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो और दृश्य नेविगेशन डेटा शामिल हैं।
जमीन आधारित कंपन प्लेटफार्मों पर संरेखित करने में सक्षम और उड़ान के दौरान संरेखण।
प्रणाली दोष का पता लगाने और अलार्म कार्यों से लैस।
4 मुख्य मापदंड
| प्रकार | TDF71A | ||
| त्वरकमापक | महीने पूर्वाग्रह दोहराव | ≤20μg | |
| माह स्केल कारक सटीकता | ≤20 पीपीएम | ||
| जिरो | पूर्वाग्रह दोहराव | ≤0.01°/घंटा | |
| स्केल कारक सटीकता | ≤20 पीपीएम | ||
| यादृच्छिक चलना | ≤0.005°/√hr | ||
| विशेषताएं | स्थिति की सटीकता | शुद्ध जड़ता | ≤2nm/1h |
| जड़ता नेविगेशन उपग्रह संयोजन | उपग्रह सटीकता से बेहतर | ||
| वेग सटीकता | शुद्ध जड़ता | ≤1.5m/s | |
| जड़ता नेविगेशन उपग्रह संयोजन | ≤0.2m/s | ||
| कोणीय दर | ≥±400°/सेक | ||
| कोणीय त्वरण | 100000°/सेक2 | ||
| त्वरण | >25 ग्राम | ||
| एकतरफा दृष्टिकोण | कोई भी अभिविन्यास | ||
| संरेखण का समय | ≤8 मिनट | ||
| इनपुट/आउटपुट | 3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट | ||
| संरेखण का समय | समय | <5 मिनट | |
| एएचआरएस अनुप्रयोगों का प्रदर्शन | दिशा की सटीकता | शुद्ध जड़ता | ≤0.2°सेक ((L) |
| उपग्रह नेविगेशन संयोजन | ≤0.1°सेक (L) | ||
| पिच और रोल सटीकता | शुद्ध जड़ता | ≤0.03° | |
| उपग्रह नेविगेशन संयोजन | ≤0.02° | ||
| बिजली की खपत | <15W | ||
| विशेषताएं | आयाम | 130×130×100 | |
| वजन | <2.2 किलोग्राम | ||
| तापमान | -40°C~60°C | ||
| झटका | 15g, आधा-सिनस तरंग 11ms | ||
| इनपुट वोल्ट | DC24V ((±25%) | ||
| शीतलन | माउंटिंग प्लेट के लिए प्रवाह | ||
| कंपन | 20~2000 हर्ट्ज,6.06g | ||
| एमटीबीएफ | >20000 घंटे | ||
