गुणवत्ता TDF61A एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम ≤50μg Bias Repeatability, >20000 घंटे MTBF और ≤0.01°/√hr रैंडम वॉक फॉर एविएशन नेविगेशन के साथ फैक्टरी

TDF61A एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम ≤50μg Bias Repeatability, >20000 घंटे MTBF और ≤0.01°/√hr रैंडम वॉक फॉर एविएशन नेविगेशन के साथ

Name: TDF61A एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन सिस्टम ≤50μg Bias Repeatability, >20000 घंटे MTBF और ≤0.01°/√hr रैंडम वॉक फॉर एविएशन नेविगेशन के साथ
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF61A

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 10 सेट

डिलीवरी का समय: 5 से 8 कार्यदिवस

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

उत्पाद सारांश

TDF61A एयरबोर्न ऑप्टिकल जाइरो INS मल्टी-सेंसर फ़्यूज़न के साथ ≤4nm/h स्थिति सटीकता प्रदान करता है। 20,000+ घंटे एमटीबीएफ, -40°C से 60°C ऑपरेशन की सुविधा, और फिक्स्ड/रोटरी-विंग यूएवी के लिए ग्राउंड/इन-फ़्लाइट संरेखण का समर्थन करता है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

जड़ता नेविगेशन प्रणाली विमानन

,

एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

महीनों पूर्वाग्रह पुनरावृत्ति:

≤50μg

महीनों का कारक सटीकता:

≤500पीपीएम

पूर्वाग्रह पुनरावृत्ति:

≤0.3°/घंटा

स्केल फैक्टर सटीकता:

≤500पीपीएम

यादृच्छिक चाल:

≤0.01 °//HR

कंपन:

20~2000Hz,6.06g

एमटीबीएफ:

>20000 घंटे

उत्पाद वर्णन

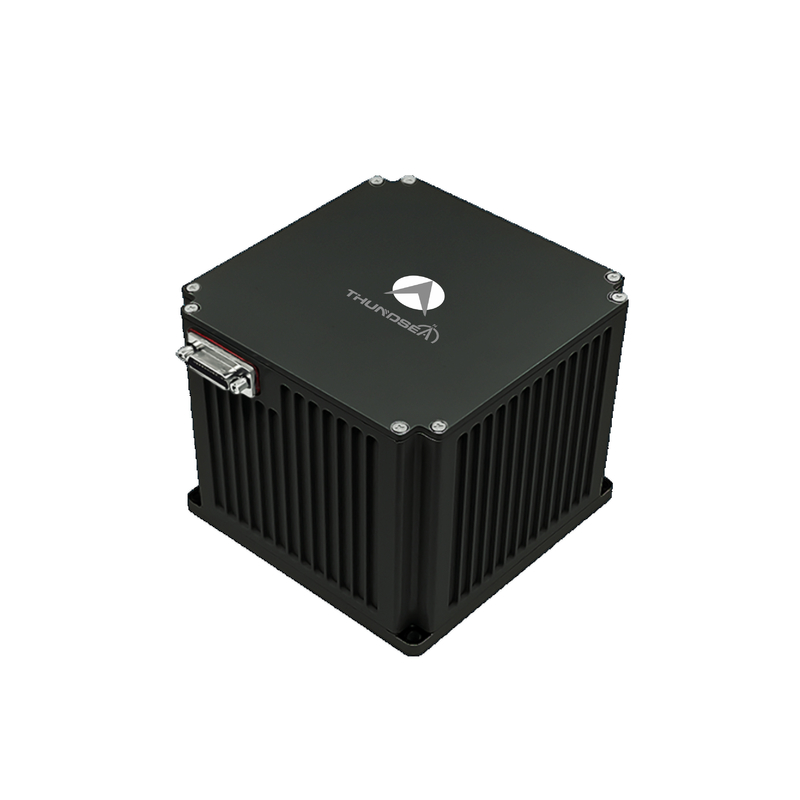

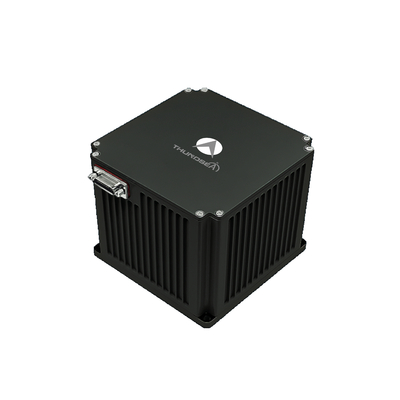

विमानन नेविगेशन TDF61A एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

TDF61A हवाई में ऑप्टिकल जिरो इनेर्शियल नेविगेशन प्रणाली ऑप्टिकल जिरो और क्वार्ट्ज त्वरणमापकों का उपयोग कोर सेंसिंग घटकों के रूप में करती है,स्ट्रैपडाउन या डायथर-मॉड्युलेटेड नेविगेशन आर्किटेक्चर के तहत काम करनाउच्च-गति एम्बेडेड सॉफ्टवेयर निरंतर स्थिति और अभिविन्यास आउटपुट प्रदान करने के लिए वास्तविक समय में सेंसर डेटा को संसाधित करता है।यह प्रणाली जीएनएसएस उपग्रह संकेतों सहित कई नेविगेशन स्रोतों को एकीकृत करती है, आकाशीय अवलोकन, बारोमेट्रिक ऊंचाई माप, रेडियो नेविगेशन सहायता, और मिशन आवश्यकताओं के आधार पर दृश्य ओडोमेट्री।

अनुप्रयोग क्षेत्र

फिक्स्ड-विंग यूएवी, रोटरी-विंग यूएवी और विशेष हवाई वाहनों के लिए उपयुक्त।

प्रदर्शन विशेषताएं

जमीन आधारित कंपन प्लेटफार्मों पर संरेखित करने में सक्षम और उड़ान के दौरान संरेखित करने में सक्षम
स्व-संरेखण, चलती-आधार संरेखण और स्थानांतरण संरेखण के बीच स्विच करने का समर्थन करता है
मल्टी-सेंसर फ्यूजन जिसमें उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो और दृश्य नेविगेशन डेटा शामिल हैं
सिस्टम दोष का पता लगाने और अलार्म कार्य

तकनीकी विनिर्देश

प्रकार
मॉडल	TDF61A
त्वरकमापक
पूर्वाग्रह दोहराव	≤ 50μg
स्केल कारक सटीकता	≤ 500 पीपीएम
जिरो
पूर्वाग्रह दोहराव	≤0.3°/घंटा
स्केल कारक सटीकता	≤ 500 पीपीएम
यादृच्छिक पैदल	≤0.01°/√hr
नेविगेशन प्रदर्शन
स्थिति सटीकता (शुद्ध जड़ता)	≤4nm/1h
स्थिति सटीकता (INS/GNSS)	उपग्रह सटीकता से बेहतर
वेग सटीकता (शुद्ध जड़ता)	≤3.0m/s
वेग सटीकता (INS/GNSS)	≤0.2m/s
गतिशील सीमा
कोणीय दर	≥±400°/सेक
कोणीय त्वरण	100000°/सेक2
त्वरण	>25 ग्राम
एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
एएचआरएस प्रदर्शन
दिशा सटीकता (शुद्ध जड़ता)	≤0.4°सेक (L)
दिशा सटीकता (INS/GNSS)	≤0.2°सेक ((L)
पिच और रोल सटीकता (शुद्ध जड़ता)	≤0.08°
पिच एंड रोल सटीकता (INS/GNSS)	≤0.03°
शारीरिक विशेषताएं
बिजली की खपत	<15W
आयाम	110110100 मिमी
वजन	<1.7kg
ऑपरेटिंग तापमान	-40°C से +60°C
झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
कंपन	20-2000 हर्ट्ज, 6.06 ग्राम
इनपुट वोल्ट	DC24V ((±25%)
शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
एमटीबीएफ	>20,000 घंटे
इंटरफेस
इनपुट/आउटपुट	3 RS422 फुल-डुप्लेक्स सीरियल पोर्ट, 1 100M ईथरनेट पोर्ट
संरेखण
संरेखण का समय	≤5 मिनट
