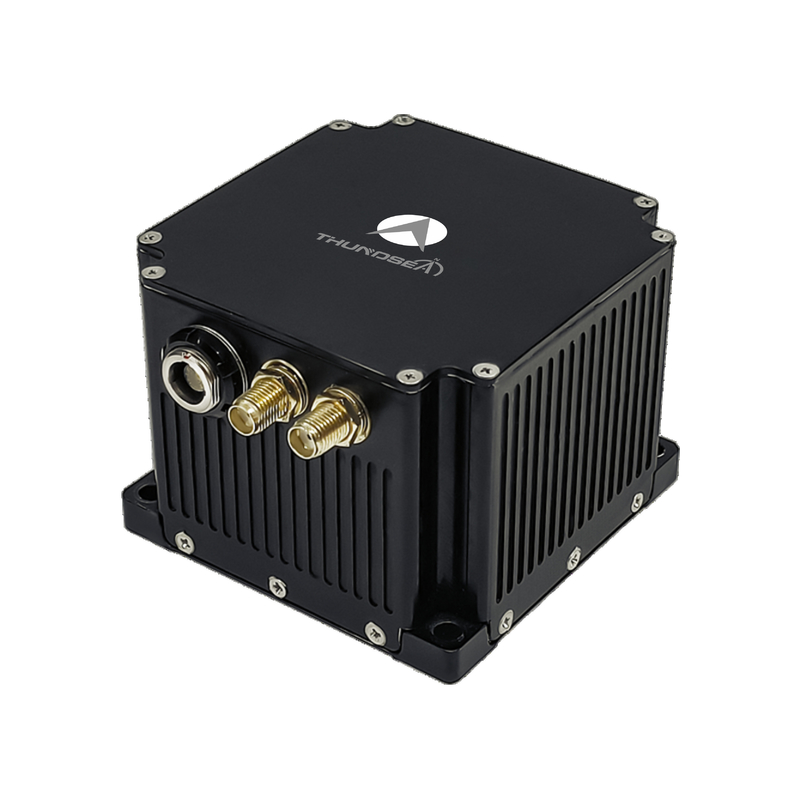

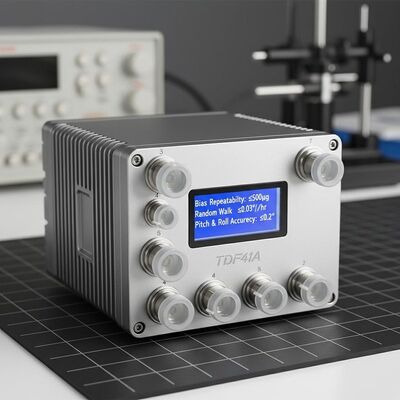

गुणवत्ता विमानन नेविगेशन TDF41A ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk और ≤0.2° Pitch & Roll सटीकता के साथ एयरबोर्न ऑप्टिकल Gyro इनेर्शियल नेविगेशन सिस्टम फैक्टरी

विमानन नेविगेशन TDF41A ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk और ≤0.2° Pitch & Roll सटीकता के साथ एयरबोर्न ऑप्टिकल Gyro इनेर्शियल नेविगेशन सिस्टम

Name: विमानन नेविगेशन TDF41A ≤500μg Bias Repeatability, ≤0.03°/√hr Random Walk और ≤0.2° Pitch & Roll सटीकता के साथ एयरबोर्न ऑप्टिकल Gyro इनेर्शियल नेविगेशन सिस्टम
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: TDF41A

उत्पत्ति का स्थान: चीनी

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक सेट

आपूर्ति की योग्यता: प्रति माह 10 सेट

डिलीवरी का समय: 5 से 8 कार्यदिवस

भुगतान की शर्तें: एल/सी,टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन बॉक्स

TDF41A .pdf

PDF

उत्पाद सारांश

TDF41A एयरबोर्न ऑप्टिकल जाइरो इनर्शियल नेविगेशन सिस्टम ≤1nm/10min स्थिति सटीकता, ≤0.2° पिच/रोल परिशुद्धता प्रदान करता है, और मल्टी-सेंसर फ़्यूज़न का समर्थन करता है। 20,000+ घंटे MTBF, -40℃~60℃ ऑपरेटिंग रेंज और कॉम्पैक्ट 500g डिज़ाइन के साथ, यह फिक्स्ड/रोटरी-विंग यूएवी के लिए आदर्श है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

TDF41A

,

एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

,

विमानन नेविगेशन

महीनों पूर्वाग्रह पुनरावृत्ति:

≤500μg

महीनों का कारक सटीकता:

≤500पीपीएम

पूर्वाग्रह पुनरावृत्ति:

≤0.1°/घंटा

स्केल फैक्टर सटीकता:

≤300पीपीएम

यादृच्छिक चाल:

≤0.03°/√घंटा

पिच और रोल सटीकता:

≤0.2 डिग्री

बिल्कुल सही जा रहे:

≤1 ° सेक (एल)

उत्पाद वर्णन

विमानन नेविगेशन TDF41A एयरबोर्न ऑप्टिकल जिरो इनेर्शियल नेविगेशन

उत्पाद का अवलोकन

टीडीएफ41ए वायुबाहक ऑप्टिकल जिरो इनेर्शियल नेविगेशन प्रणाली में ऑप्टिकल जिरो और क्वार्ट्ज एक्सेलेरोमीटर को कोर सेंसर के रूप में उपयोग किया जाता है, जो या तो स्ट्रैपडाउन या थिरर इनेर्शियल नेविगेशन आर्किटेक्चर का उपयोग करता है।उन्नत उच्च गति नेविगेशन सॉफ्टवेयर के साथ, यह वास्तविक समय में नेविगेशन डेटा प्रदान करता है और उपयोगकर्ता आवश्यकताओं के आधार पर उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो और दृश्य नेविगेशन प्रणालियों के साथ एकीकरण का समर्थन करता है।

अनुप्रयोग क्षेत्र

फिक्स्ड-विंग यूएवी, रोटरी-विंग यूएवी और विशेष हवाई वाहनों के लिए उपयुक्त।

प्रदर्शन विशेषताएं

जमीन आधारित कंपन प्लेटफार्मों पर संरेखित करने में सक्षम और उड़ान के दौरान संरेखित करने में सक्षम
स्व-संरेखण, चलती-आधार संरेखण और स्थानांतरण संरेखण के बीच स्विच करने का समर्थन करता है
उपग्रह, आकाशीय, ऊंचाईमीटर, रेडियो और दृश्य नेविगेशन डेटा के साथ मल्टी-सेंसर संलयन क्षमता
एकीकृत प्रणाली दोष का पता लगाने और अलार्म कार्यों

तकनीकी विनिर्देश

पैरामीटर प्रकार	विनिर्देश
त्वरक माप महीने पूर्वाग्रह दोहराव	≤ 500μg
त्वरकमापक माह पैमाने कारक सटीकता	≤ 500 पीपीएम
जिरो बायस पुनरावृत्ति	≤0.1°/घंटा
जिरोस्केल कारक सटीकता	≤ 300 पीपीएम
जिरो रैंडम वॉक	≤0.03°/√hr
स्थिति सटीकता (शुद्ध जड़ता)	≤1nm/10min
स्थिति सटीकता (INS + उपग्रह)	उपग्रह सटीकता से बेहतर
गति सटीकता (INS + उपग्रह)	≤0.2m/s
कोणीय दर	≥±400°/सेक
कोणीय त्वरण	100000°/सेक2
त्वरण	>40 ग्राम
एकतरफा दृष्टिकोण	कोई भी अभिविन्यास
संरेखण का समय	≤5 मिनट
इनपुट/आउटपुट	2 RS422 सीरियल पोर्ट
एएचआरएस दिशा सटीकता (उपग्रह)	≤1°सेकण्ड ((L)
एएचआरएस पिच एंड रोल सटीकता (उपग्रह)	≤0.2°
बिजली की खपत	<10W
आयाम	707053 मिमी
वजन	< 500 ग्राम
ऑपरेटिंग तापमान	-40°C से +60°C
झटका प्रतिरोध	15g, अर्ध-साइनस तरंग 11ms
इनपुट वोल्ट	DC24V ((±25%)
शीतलन विधि	माउंटिंग प्लेट के लिए प्रवाह
कंपन प्रतिरोध	20-2000 हर्ट्ज, 6.06 ग्राम
एमटीबीएफ	>20000 घंटे
