उत्पाद विवरण:
|
| Leave a blank: | A@B | Without Aiding: | ≤0.05deg@≤0.02deg |
|---|---|---|---|
| With Aiding: | ≤0.02deg@≤0.01deg | Inertial without Aid: | ≤1nm/2h@≤1nm/8h |
| With GPS: | ≤2m@≤2m | Speed log: | ≤1nm/4h@≤1nm/12h |
| Electromagtic Log: | ≤1.5nm/4h@≤1.5nm/12h | Odmeter: | ≤0.5‰D@≤0.25‰D |
| Data Availability: | 8 mins@8 mins | Full Auttitude: | 25 mins@25 mins |
| Heave＆surge (RMS): | 5 cm or 5%@2.5 cm or 2.5% | ||
| प्रमुखता देना: | 5 सेमी जड़त्वीय माप इकाई,5 सेमी जड़त्वीय संदर्भ प्रणाली,5 सेमी जड़त्वीय मार्गदर्शन प्रणाली |
||

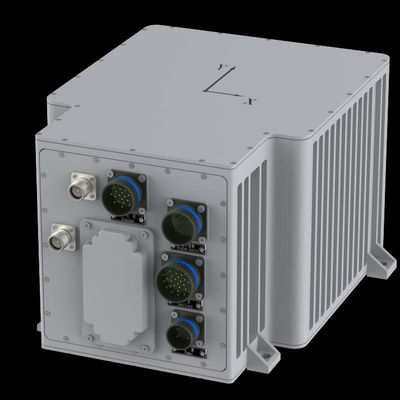

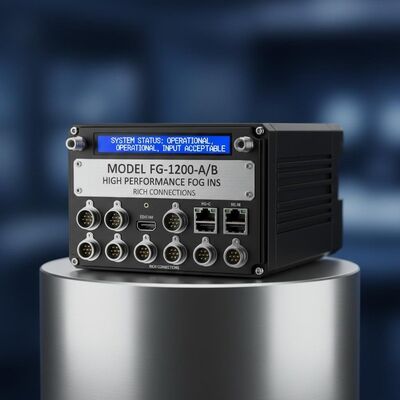

मॉडल FG-1200-A/B उच्च प्रदर्शन FOG जड़ता नेविगेशन प्रणाली इनपुट स्वीकार्य रिच इन कनेक्शन
अवलोकन
FG-1200 फाइबर ऑप्टिक जड़ता नेविगेशन प्रणाली उच्च प्रदर्शन के साथ एक मध्यम परिशुद्धता जड़ता माप उपकरण है लेकिन लागत प्रभावी है।यह मॉडेल 120 इंटरफेरोमेट्रिक फाइबर ऑप्टिक जिरोस्कोप और क्वार्ट्ज लचीला त्वरकमीटर इनेर्शियल सेंसर के रूप में उपयोग करता हैयह वास्तविक समय में उच्च परिशुद्धता त्रि-आयामी दृष्टिकोण कोण (सच्चे उत्तर दिशा कोण, पिच कोण और रोल कोण), वाहक कोणीय वेग (अज़ीमुथ वेग,क्षैतिज वेग और ऊर्ध्वाधर वेग)यह प्रणाली बाहरी सेंसरों के बिना वाहक के लिए मध्यम परिशुद्धता की स्थिति की जानकारी भी प्रदान करती है।एफजी-1200 उच्च सटीकता त्रुटि कैलिब्रेशन और पूर्ण तापमान मुआवजा प्रौद्योगिकी के माध्यम से प्रणाली सटीकता की गारंटी देता हैयह विद्युत चुम्बकीय परिरक्षण डिजाइन, थर्मल संतुलन डिजाइन, कंपन मोड डिजाइन, सीलिंग डिजाइन और उत्कृष्ट पर्यावरण अनुकूलन क्षमता सुनिश्चित करने के लिए सख्त विनिर्माण प्रक्रिया को अपनाता है।
विशेषताएं
उच्च प्रदर्शन एफओजी
युद्ध सिद्ध
एक इकाई में AHRS+INS
गतिशीलता के दौरान विरोधी गड़बड़ी स्व-संरेखण
कनेक्शन में समृद्ध, जीपीएस/जीएनएसएस/स्पीड लॉग डीवीएल/यूएसबीएल
इनपुट स्वीकार्य
कॉन्फ़िगर करने योग्य नेविगेशन मोडः INS/Integrated Navigation
सभी प्रकार के वाहक के लिए उपयुक्त
आवेदन
नौसेना का जहाज
आरओवी और यूएवी
लैंड आर्मी प्वाइंटिंग एंड टारगेटिंग
प्लेटफार्म
| FG1200-A | FG1200-B | ||
| शीर्षक ((RMS) | बिना सहायता के | ≤0.05 डिग्री | ≤0.01 डिग्री |
| एडिंग के साथ | ≤0.02 डिग्री | ≤0.008 डिग्री | |
| रोल और पिच | बिना सहायता के | ≤0.05 डिग्री | ≤0.01 डिग्री |
| एडिंग के साथ | ≤0.02 डिग्री | ≤0.008 डिग्री | |
| पद ((CEP) | सहायता के बिना जड़ता | ≤2nm/1 h | ≤1nm/1 h |
| जीपीएस | ≤2 मीटर | ≤2 मीटर | |
| गति लॉग | ≤1nm/1 h | ≤2nm/4h | |
| विद्युत चुम्बकीय लॉग | ≤1.5nm/1h | ≤3nm/4h | |
| ओडमीटर | ≤0.5%0D | ≤0.3 %0D | |
| समय सेट करना | डेटा की उपलब्धता | 10 मिनट | 10 मिनट |
| पूर्ण दृष्टिकोण | 30 मिनट | 60 मिनट | |
| ऊंचाई और उछाल (आरएमएस) | 5 सेमी या 5% | 2.5 सेमी या 2.5% | |
| विद्युत | विद्युत आपूर्ति:24VDC ((18~36VDC), <20W | ||
| इंटरफ़ेस: RS422/232x8, ईथरनेट,CANx2,PPSx2, पल्स, अधिकतम आउटपुट 1000Hz | |||
| शारीरिक | आयाम:257×199×162 मिमी ((L×W×H) | ||
| वजनः ≤7.2 किलोग्राम | |||
| माप सीमा | गतिः±200 डिग्री/सेकंड | ||
| त्वरण: ± 15g | |||
| पर्यावरण | ऑपरेटिंग तापमानः-40°C~+60°C | ||
| भंडारण तापमानः-55°C~+80°C | |||
| कंपन:0.04g2/हर्ट्ज@20~2000 हर्ट्ज | |||
| काम करने की स्थिति के साथ झटका:30g@ms | |||
