गुणवत्ता गर्म बिक्री सीसीएस पीटीके-20 5 मिनट संरेखण पानी के नीचे पाइपलाइन का पता लगाने उच्च सटीकता 0.05 डिग्री जड़ता नेविगेशन प्रणाली फैक्टरी

गर्म बिक्री सीसीएस पीटीके-20 5 मिनट संरेखण पानी के नीचे पाइपलाइन का पता लगाने उच्च सटीकता 0.05 डिग्री जड़ता नेविगेशन प्रणाली

Name: गर्म बिक्री सीसीएस पीटीके-20 5 मिनट संरेखण पानी के नीचे पाइपलाइन का पता लगाने उच्च सटीकता 0.05 डिग्री जड़ता नेविगेशन प्रणाली
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: पीटीके- 20
Price: 10,250.00 USD
Availability: InStock

प्रमुख गुण

ब्रांड नाम: NAVI OPTICS

मॉडल नंबर: पीटीके- 20

उत्पत्ति का स्थान: क़िंगदाओ

प्रमाणन: CCS

न्यूनतम आदेश मात्रा: एक जोड़ा

आपूर्ति की योग्यता: प्रति माह 30 सेट

डिलीवरी का समय: 15 दिन

भुगतान की शर्तें: टी/टी

स्टैंडर्ड पैकेजिंग: कार्टन का डिब्बा

PTK-20.pdf

PDF

उत्पाद सारांश

सीसीएस पीटीके-20: 5 मिनट संरेखण, 0.05 डिग्री रवैया परिशुद्धता, और -40 ℃ से 70 ℃ ऑपरेशन के लिए मजबूत डिजाइन के साथ उच्च सटीकता वाली पानी के नीचे पाइपलाइन निरीक्षण प्रणाली। अनुकूलन योग्य FOG तकनीक मरम्मत लागत को कम करती है।

उत्पाद कस्टम विशेषताएँ

प्रमुखता देना

5min आईआरएस जड़त्वीय संदर्भ प्रणाली

,

400deg / s जड़त्वीय माप प्रणाली

,

1 किमी इंस नेविगेशन प्रणाली

संरेखण:

5 मिनट

नज़रिया:

0.05डिग्री,1σ

शीर्षक:

0.5डिग्री,1σ

भंडारण:

≥32जी

पढ़ने की गति:

यूएसबी2.0,रेट≥35एमबी/एस

शुद्धता:

1 किमी ~ 2 किमी से अधिक 1.8 मी ~ 3.6 मी सहायता

Veiocity:

±400डिग्री/सेकेंड

त्वरण:

±20 ग्राम

कार्यशील तापमान:

﹣40℃~70℃

भंडारण तापमान:

﹣55℃~85℃

कंपन:

0.04g²/hz@20~2000hz

झटका:

30 ग्राम@6 एमएस, सटीकता रखें; 50 ग्राम @ 11 एमएस, अस्तित्व

आकार:

φ80×190मिमी

बिजली की आपूर्ति:

24V डीसी

वज़न:

≤2.5 किग्रा

बिजली की खपत:

≤15W

इंटरफ़ेस:

आरएस232,यूएसबी

उत्पाद वर्णन

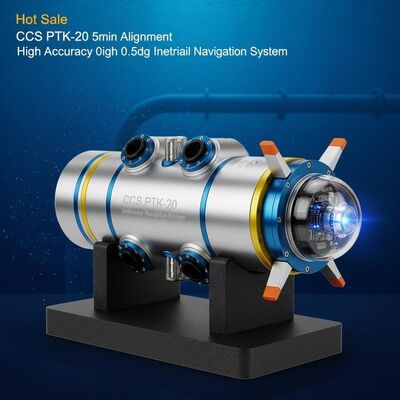

सीसीएस पीटीके-20 पानी के नीचे पाइपलाइन का पता लगाने वाली जड़ता नेविगेशन प्रणाली

परिचय

नियमित रूप से पाइपलाइन निरीक्षण रखरखाव के लिए आवश्यक है, जिसमें विकृति, संक्षारण या रिसाव जैसे नुकसान का पता लगाने के लिए प्रभावी उपकरणों की आवश्यकता होती है।हमारे पीटीके-20 जड़ता माप प्रणाली निरीक्षण उपकरणों के लिए सटीक स्थान निर्धारण प्रदान करता है, इसकी उच्च सटीकता के कारण मरम्मत के दायरे और लागत को काफी कम करता है।

जड़ता नेविगेशन प्रौद्योगिकी और एफओजी प्रौद्योगिकी के आधार पर, पीटीके-20 में तीन फाइबर ऑप्टिक जिरोस्कोप, तीन लचीले त्वरणमापक और इलेक्ट्रॉनिक सिग्नल प्रोसेसिंग डिवाइस शामिल हैं।जिरोस्कोप स्थिति और दिशा निर्धारित करते हैं, जबकि त्वरणमापक ट्रांसलेशनल गति को मापते हैं।

इस प्रणाली में फाइबर ऑप्टिकल जियोस्कोप हैं जिनकी परिशुद्धता 0.003 से 0.5 डिग्री प्रति घंटे तक है। विभिन्न परिशुद्धता ऑप्टिकल जियोस्कोप अनुप्रयोग आवश्यकताओं के आधार पर उपलब्ध हैं,अनुकूलन योग्य सटीकता और आकार विकल्पों के साथ.

आवेदन

पाइपलाइन निरीक्षण
भूमि वाहन नेविगेशन और नियंत्रण
एंटीना स्थिरता और नियंत्रण
यूएवी नेविगेशन
दृष्टिकोण और शीर्षक संदर्भ

प्रदर्शन विनिर्देश

संरेखण का समय	5 मिनट
दृष्टिकोण सटीकता	0.05°, 1σ
दिशा की सटीकता	0.5°, 1σ
भंडारण क्षमता	≤32GB
पढ़ने की गति	यूएसबी 2.0, ≥35 एमबी/सेकंड
स्थिति सटीकता	1.8 मीटर से 3.6 मीटर तक 1 किमी से 2 किमी तक सहायता के साथ

तकनीकी विनिर्देश

वेग सीमा	±400°/सेकंड
त्वरण सीमा	±20 ग्राम
ऑपरेटिंग तापमान	-40°C से +70°C
भंडारण तापमान	-55°C से +85°C
कंपन सहिष्णुता	0.04g2/Hz @ 2-2000Hz
सदमे सहनशीलता	30g @ 6ms (सटीकता बनाए रखी) 50 ग्राम @ 11ms (जीवित रहने की संभावना)
आयाम	φ80 * 190 मिमी
विद्युत आपूर्ति	24 वीडीसी
वजन	≤2.5 किलोग्राम
बिजली की खपत	≤15W
इंटरफेस	RS232, यूएसबी
