उत्पाद विवरण:
|
| Settling Time: | 5min | Attitude: | 0.02deg,1σ |
|---|---|---|---|
| Heading accuracy: | 0.1sec(Lat),1σ autonomous | Heave: | 5cm or 5% |
| Rotation rate: | ±400deg/s | Acceleration: | ±20g |
| Work Temperature: | -40℃~+70℃ | Storage Temperature: | -55℃~+85℃ |
| Vibration: | 0.04g²/hz@20~2000hz | Shock: | 30g@6ms,keep accuracy 50g@11ms,no damage |
| Power supply: | 18V~36V DC | Consumption: | ≤15w |
| Size(W×D×H): | 180×180×150mm | Weight: | ≤4.8kg |
| Waterproof: | IP66 | RS232/RS422 port: | 4 outputs/2 inputs |
| Ethernet port: | 4 outputs/2 inputs | Pulse port: | 2 outputs/4 inputs |
| Data formats: | NMEA0183,ASCII,BINARY | MTBF: | 80000hrs |
| Warranty: | Three yeas | ||
| प्रमुखता देना: | 0.02deg जहाज gyro कम्पास,0.02deg समुद्री gyro कम्पास,IP66 इलेक्ट्रॉनिक gyro कम्पास |
||

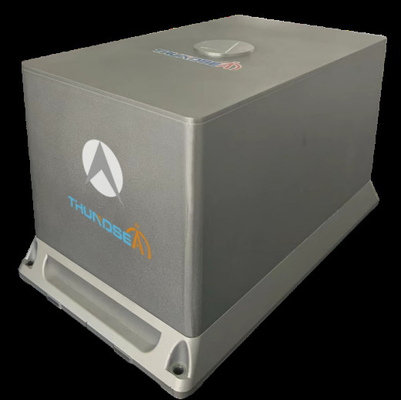

FG-800A मॉडल एटीट्यूड और हेडिंग रेफरेंस यूनिट एक ऑल-इन-वन जाइरो कम्पास और मोशन सेंसर है, जिसका उपयोग वाहक की स्थिति, वेग, रवैया, कोणीय दर और त्वरण को मापने के लिए किया जाता है। इस प्रणाली में तीन उच्च लागत-प्रदर्शन अनुपात फाइबर ऑप्टिक जाइरो, तीन क्वार्ट्ज एक्सेलेरोमीटर और इलेक्ट्रिक प्रोसेसिंग पीसीबी शामिल हैं, जो रवैया मापने के लिए फाइबर ऑप्टिक जाइरो और त्वरण मापने के लिए एक्सेलेरोमीटर का उपयोग करते हैं। FG-800A को सैन्य मानकों के अनुसार डिज़ाइन किया गया है, और उत्कृष्ट प्रदर्शन की गारंटी के लिए इलेक्ट्रोमैग्नेटिक शील्डिंग, थर्मो-बैलेंस और सीलिंग पर पूरी तरह से विचार किया जाता है, यहां तक कि चरम स्थितियों में भी।
विशेषताएँ
• स्थिर या गतिशील आधार पर प्रारंभिक स्व-संरेखण
• पूर्ण तापमान सीमा में त्रुटि मापदंडों का अंशांकन और मुआवजा
• GNSS/ओडोमीटर/DVL के लिए इंटरफेस
• विन्यास योग्य नेविगेशन मोड
• उच्च स्वायत्त सटीकता
• वास्तविक समय उछाल
• सैन्य मानक
अनुप्रयोग
• समुद्री वाहन के लिए कम्पास
• पानी के नीचे वाहन नेविगेशन और पोजिशनिंग
• भूमि वाहन के लिए पोजिशनिंग और उत्तर-खोज
• चलती वाहक के लिए स्थिरीकरण और नियंत्रण
• रवैया माप
बाहररेखा चित्र
| प्रदर्शन | सेटिंग समय | 10 मिनट |
| रवैया | 0.01 डिग्री, 1σ | |
| हेडिंग सटीकता | 0.05 डिग्री, 1σ स्वायत्त | |
| 0.02 डिग्री, जीपीएस सहायता के साथ | ||
| उछाल | 5 सेमी या 5% | |
| मापने की सीमाएँ | घूर्णन दर | ±400 डिग्री/सेकंड |
| त्वरण | ±20g | |
| कार्य वातावरण | कार्य तापमान | −40 डिग्री सेल्सियस~+60 डिग्री सेल्सियस |
| भंडारण तापमान | −55 डिग्री सेल्सियस~+70 डिग्री सेल्सियस | |
| कंपन | 0.04g2/hz @ 20~2000hz | |
| शॉक | 30g @ 6ms/50g @ 11ms | |
| विद्युत विशेषताएँ | बिजली की आपूर्ति | 18~36VDC |
| खपत | ≤15W | |
| आकार (W x D x H) | 171×308×172 मिमी | |
| भौतिक विशेषताएं | वज़न | ≤6.8kg |
| जलरोधक | IP 65 | |
| इंटरफेस | RS232/RS422 पोर्ट | 2 आउटपुट/4 इनपुट |
| ईथरनेट पोर्ट | 1 इनपुट | |
| कैन पोर्ट | 2 आउटपुट | |
| डेटा प्रारूप | NMEA 0183, ASCII, बाइनरी | |
| विश्वसनीयता | MTBF | 80000 घंटे |
| वारंटी | 3 साल |
